שסתום גלובוס מול שסתום שער

שסתומי גלובוס ושסתומי שער, כסוגי שסתומים נפוצים, נבדלים זה מזה בהיבטים רבים, כולל מבנה, עקרון הפעלה, מאפייני ביצועים ותרחישים יישומים. ההבדלים הללו מפורטים להלן:

מאפיינים מבניים

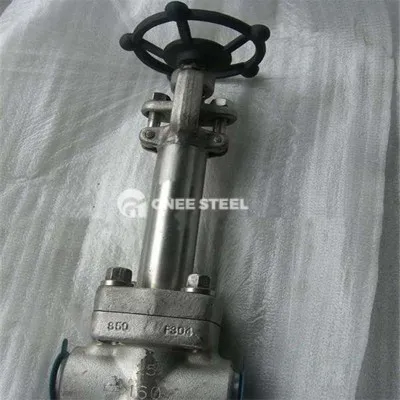

שסתומי הגלובוס מורכבים בדרך כלל מגוף שסתום, דיסק, גבעול ומושב. הדיסק מחובר לגבעול, ותנועת הגזע שולטת בפתח בין הדיסק למושב. הדיסק הוא בדרך כלל דיסק - מעוצב או חרוטי, ויוצר מגע ליניארי עם משטח האיטום של המושב.

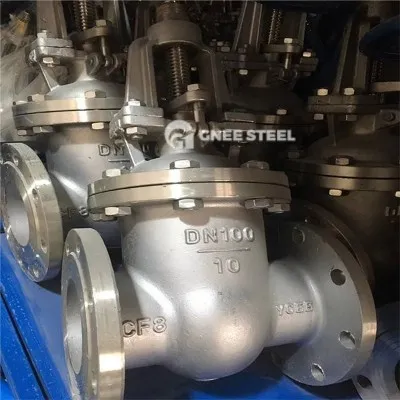

שסתומי שער מורכבים בעיקר מגוף שסתום, שער, גבעול ומושב. השער, רכיב מפתח בשסתום שער, הוא בדרך כלל שטוח או טריז - מעוצב. הוא נע מעלה ומטה בתוך גוף השסתום כדי לפתוח ולסגור את השסתום. משטח האיטום של השער עם המושב שטוח וגדול יחסית.

עיקרון הפעלה

שסתומי הגלובוס מסתמכים על תנועת הדיסק כנגד המושב כדי לשלוט בזרימת הנוזל וקצב הזרימה. כאשר הדיסק עולה, מעבר הנוזלים נפתח, ומאפשר לזרום נוזלים. כאשר הדיסק יורד, המעבר סגור בהדרגה, מכבה לחלוטין את הזרימה. במהלך תהליך הסגירה, הדיסק של שסתום גלובוס עוסק בהדרגה במשטח האיטום של מושב השסתום, ומשיג חותם באמצעות מגע קרוב.

שסתומי שער: הפתיחה והסגירה של שסתום נשלטת על ידי UP - ו- - למטה תנועה של דיסק שער. דיסק השער ממוקם מתחת לגזע השסתום. כאשר הגבעול מסתובב, הוא מזיז את הדיסק למעלה ולמטה. כאשר הדיסק עולה, השסתום נפתח, ומאפשר לנוזל לזרום בחופשיות בגוף השסתום. כאשר הדיסק יורד, מכסה לחלוטין את מושב השסתום, השסתום נסגר ומונע את העברת הנוזל.

מאפייני ביצועים

שסתום גלובוס

ביצועי איטום טובים: הדיסק והמושב של שסתום גלובוס יוצרים חותם לינארי. כאשר הוא סגור, הלחץ בין משטחי האיטום גבוה, ומונע למעשה דליפת נוזלים ומתן ביצועי איטום טובים יחסית.

עמידות בפני זרימה גבוהה: מכיוון שנתיב הזרימה של שסתום גלובוס הוא S - בצורת, הנוזל חייב לשנות כיוון כאשר הוא עובר דרך השסתום, וכתוצאה מכך עמידות בפני זרימה גבוהה ואובדן לחץ מסוים.

כוונון טוב: שסתומי גלובוס שולטים במדויק על קצב הזרימה על ידי העלאת והורדת הדיסק, מה שהופך אותם למתאימים ליישומים הדורשים בקרת זרימה מדויקת.

שסתומי שער

ביצועי איטום גרועים יחסית: דיסק השער ומושב השסתום יוצרים חותם שטוח. שימוש רב יותר או חשיפה מורחבת לשחיקה בתקשורת, משטח האיטום עלול ללבוש או לעיוות, מה שמוביל לירידה בביצועי האיטום ולגברת הסיכון לדליפה.

עמידות בפני זרימה נמוכה: כאשר שסתום שער פתוח, הדיסק פתוח לחלוטין, ומאפשר זרימת נוזלים כמעט ללא הפרעה, וכתוצאה מכך זרימת נוזלים חלקה והתנגדות זרימה מינימלית ואובדן לחץ.

ביצועי ויסות לקויים: שסתומי שער משמשים בדרך כלל רק במצב פתוח או סגור לחלוטין ואינם מתאימים לבקרת זרימה מדויקת. במצב הפתוח חלקית, הדיסק חשוף לשחיקה ולרטט, ומשפיע על חיי השירות של השסתום ועל ביצועי האיטום.

יישומים

שסתומי גלובוס: משמשים בדרך כלל במערכות צנרת לתקשורת כמו אדים, מים ושמן, במיוחד ביישומים הדורשים ויסות זרימה גבוהה ובקרת זרימה מדויקת, כגון מערכות חימום קיטור, צינורות זרימה נמוכים {}} בתהליכים כימיים, וצינורות מדידה במערכות טיפול במים.

שסתומי שער: מתאימים לצינורות גדולים - בקוטר הדורשים עמידות לזרימה נמוכה וסגירה מהירה, כגון אספקת מים עירונית וניקוז צינורות, צינורות גז טבעי וצינורות מים מסתובבים בתחנות כוח תרמיות. במצבים אלה, שסתומי שער משמשים בעיקר לשליטה על זרימת הצינורות, ולא כדי לווסת את הזרימה.

מאפיינים תפעוליים

שסתומי גלובוס: הם דורשים מומנט הפעלה גבוה יחסית, המחייב כוח משמעותי להיפתח ולסגור. מכיוון שכוח האיטום בין הדיסק למושב של שסתום גלובוס הוא חזק, יש להתגבר על חיכוך משמעותי במהלך הפתיחה, מה שהופך את הפעולה לעמלית יחסית.

שסתומי שער: הם קלים יחסית לתפעול, הדורשים פחות מומנט לפתוח ולסגור. דיסק שסתום השער נע בצורה חלקה בתוך גוף השסתום, ומבטל את הצורך להתגבר על כוחות איטום משמעותיים, וכתוצאה מכך פחות מאמץ.
